TOP > 施工内容 > JKセラミックコート工法
施工方法のご説明
メーカー名：日研株式会社
材料名：JKセラミックコート
JKセラミックコート
JKセラミックコートは建築及び土木材料であるコンクリート、タイル目地等の表面に塗布すると常温下2～6時間で硬化して超耐候性の化粧膜ができます。化粧膜は、非透水性で耐酸性、脂質分解性を有し、一方、乾燥性に優れるため内部結露ができず、劣化原因を取り除きます。
コンクリート及びセメント系材料の劣化原因は構造的なものを別にすると、外部からの酸性雨排ガスによる酸性化、脂質を含む汚れの堆積及び、内部に生ずる結露水です。

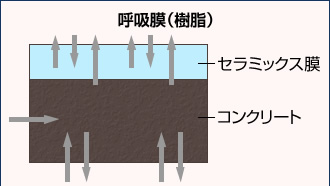

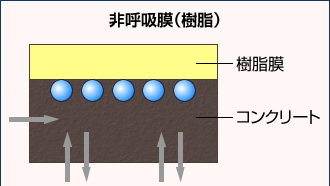

JKセラミックコート膜は非透水性で耐酸性、脂質分解性を有し」、一方、乾燥性(吸水性)に優れるため、内部結露ができず劣化原因を取り除くことができます。
JKセラミックコート標準仕様
劣化したコンクリート面の脆弱な部分や浮いている層を、ケレン工具(ワイヤーブラシ等)で取り除いた後、埃や粉じんなどを水洗いにして洗浄した。乾燥後、JKセラミックコートK-1を180～200g/m2塗布して14日間自然養生し、施工と施工後の物性を測定した。
| セラミックコート剤 | 塗着量 |
|---|---|
| JKセラミックコートK-1 | 180～200g/m2 |
試験結果
| 試験項目 | 単位 | 試験結果 | 評価 | |
|---|---|---|---|---|
| 施工前 | 施工後 | |||
| シュミットハンマー | kg/㎠(20ヶ所平均値) | 412 | 549 | 強度増進だけでなく強度発現が平均化している |
| 針進入 | μm(20ヶ所平均値) | 27 | 8 | 表面硬度が大幅に増進している |
| 表面硬度 | 鉛筆(H) | 2～3 | 9以上 | 施工面全て9H以上になった |
| アドヒージョン | kgf/㎠(4ヶ所平均値) | 17.4 | 19.5 | 効果はコート剤が含浸できた表層部のみ |
JKセラミックコート標準仕様(艶があるタイルにつきましてはご相談下さい)
| 仕様 | 下塗り | 上塗り | ||||
|---|---|---|---|---|---|---|
| コーティング剤 | 塗布量 | 乾燥時間 | コーティング剤 | 塗布量 | 乾燥時間 | |
| T-1仕様 タイル面秞薬仕上げ -親水 | JKセラミックコート K-1 | 20～30g | 常温/3Hr | JKセラミックコート K-2 | 20～30g | 常温/3Hr |
| T-2仕様 タイル面秞薬仕上げ -撥水 | JKセラミックコート K-1 | 30～50g | 常温/3Hr | JKセラミックコート K-3 | 30～50g | 常温/6Hr |
| C-1仕様 打放しコンクリート面 -親水 | JKセラミックコート K-1 | 50～80g | 常温/3Hr | JKセラミックコート K-2 | 40～50g | 常温/3Hr |
| C-2仕様 打放しコンクリート面 -親水 | JKセラミックコート K-1 | 50～80g | 常温/3Hr | JKセラミックコート K-3 | 40～50g | 常温/6Hr |
超耐候性
塗膜の紫外線による劣化が全くなく、スーパーUVによる1,000時間照射(ウェザーメーター10,000時間相当)でも変色しない。
耐火性
ガスバーナー直火30分の試験で変色が多少あるものの塗膜強度は変わらない。
耐自然汚染性
新水性、静電防止性で雨筋汚れが付きにくく汚れも雨で流れる。
セルフクリーニング性
脂質を分解して汚れの固着を防ぎ、雨で流れを落とす。

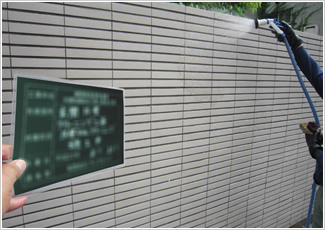

洗浄

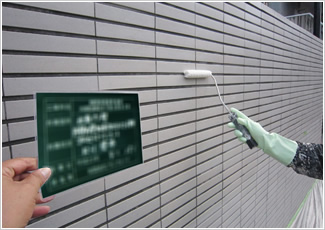

K-1 塗布
塗付け量 20～30g/m2
K-1 材料押さえ

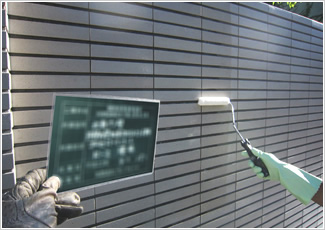

K-2 塗布
塗付け量 20～30g/m2

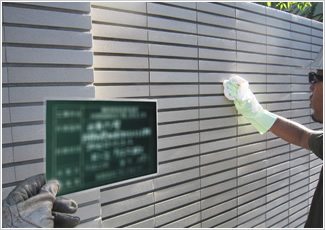

K-2 材料押さえ

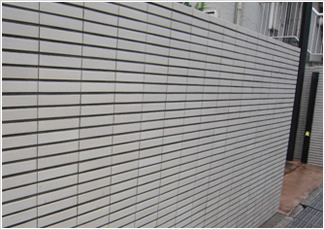

施工後
会社案内・製品カタログをPDF形式でご用意いたしました。
ぜひご覧ください。
お気軽にお問合せください。
株式会社リン･ドス
東京都文京区千石4-26-19
TEL : 03-5395-6161
FAX : 03-5395-6222
